Point Of View TGT 680 Beast: Sistema di raffreddamento e PCB

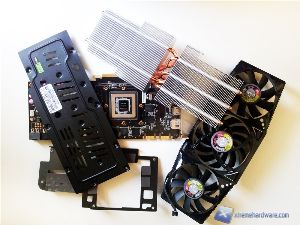

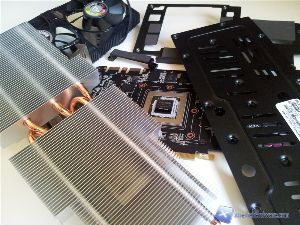

Il sistema di dissipazione della POV TGT 680 Beast è suddivisibile in 4 differenti sezioni.

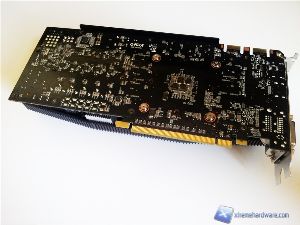

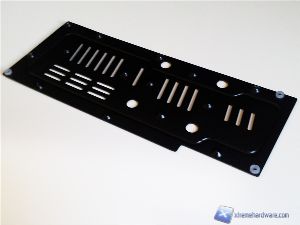

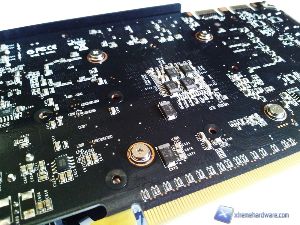

Il Backplate ricopre tutto il retro del PCB ed è provvisto di piccole feritoie per lo smaltimento del calore, la sua funzione principale è quella di sorreggere il PCB e non permettergli di cedere sotto il peso del corpo dissipante. Il Backplate è facilmente removibile, tuttavia è possibile rimuovere il corpo dissipante anche con il backplate montato.

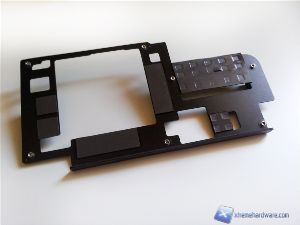

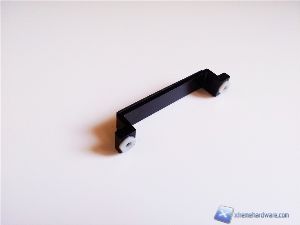

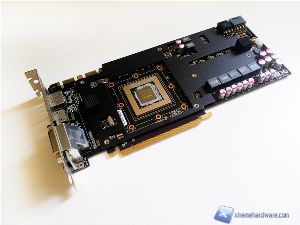

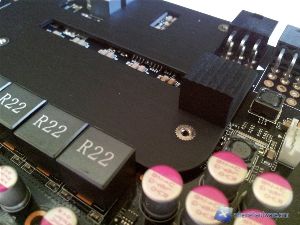

Una volta rimosso il corpo dissipante, possiamo notare sin da subito che la zona d'alimentazione e la zona memorie è raffreddata da un piccolo dissipatore low profile. Lo scambio termico è garantito dall'utilizzo dei pad termici. E’ presente inoltre un piccolo supporto provvisto di gommini posizionato nella parte posteriore del case, vicino ai connettori d'alimentazione; oltre ad abbattere la rumorisità prodotta dalle vibrazioni anch'esso provvede a "stabilizzare" il pesante corpo dissipante, soprattutto nel caso in cui la scheda video è montata in un case BTX e quindi al contrario.

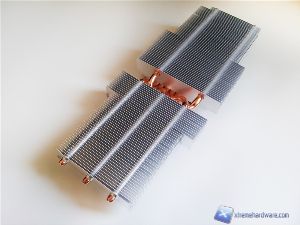

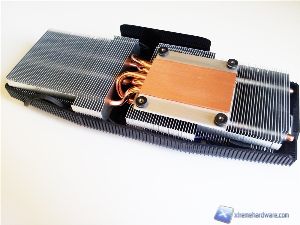

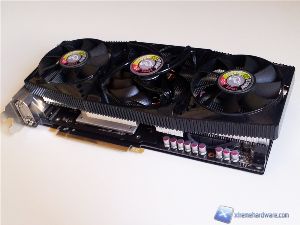

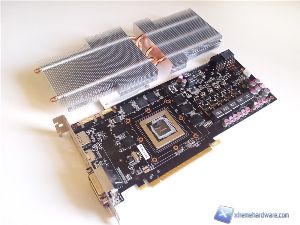

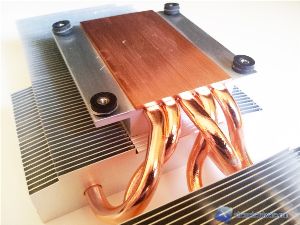

Il corpo dissipante lamellare principale è molto ampio e diviso in due zone. Dal blocco principale, a diretto contatto con la GPU, si diramano 5 grosse heatpipes, tre verso la zona d'alimentazione e due verso la zona delle connessioni. Centralmente la superficie del corpo dissipante è maggiore, cosi come le ventola utilizzata.

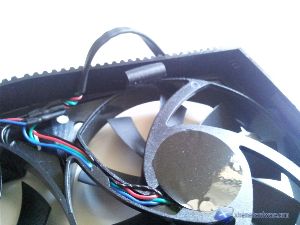

Le due ventole laterali, come detto in precedenza, differiscono da quella centrale, per le loro dimensioni, leggermente più piccole.

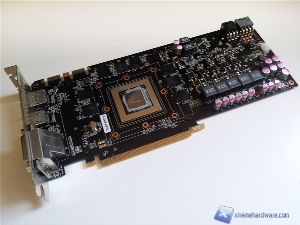

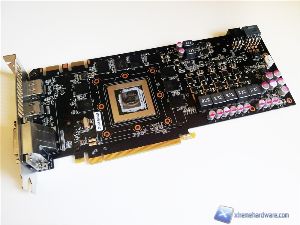

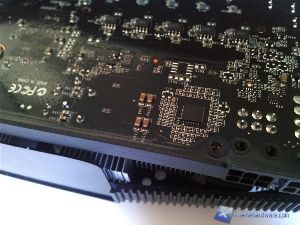

Il PCB è leggermente modificato rispetto a quello reference. La maggior parte dei PCB reference è infatti mancante della fase di alimentazione centrale (limitandosi ad un numero di fasi pari a 4).

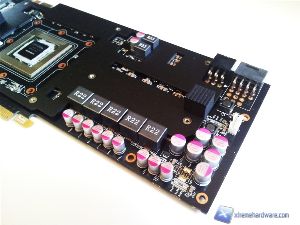

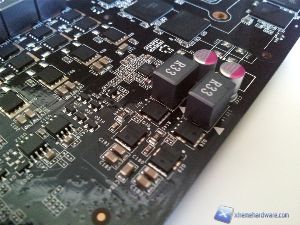

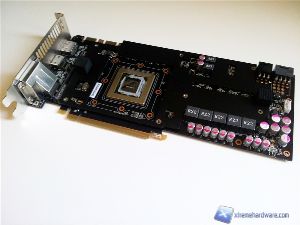

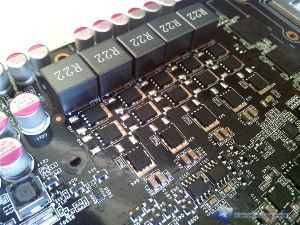

Il sistema di alimentazione della POV GTX 680 Beast è invece dotato di 5 fasi per la GPU e 2 per le memorie. I connettori d'alimentazione, sono un otto pin e un sei pin e non due 6pin come la versione reference, pertanto l'assorbimento è superiore rispetto alle classiche GTX 680. Il posizionamento dei connettori è parallelo e non sovrapposto, riducendo l’ingombro ad un solo slot nel caso di utilizzo di un sistema di raffreddamento a liquido. Il controller utilizzato per le fasi d'alimentazione è identico a quello reference ma posizionato in modo differente, si tratta di un Richtek RT8802A.

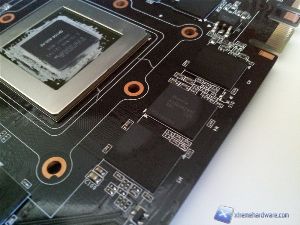

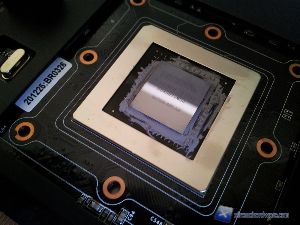

A contorno della GPU GK 104 sono presenti otto moduli di memoria RAM da 256MB (per un totale di 2GB) prodotte da Hynix e riportanti numero di serie H5GQ2H24MFA R0C, simili a quelli utilizzati nella versione reference ma non per questo poco affidabili.
